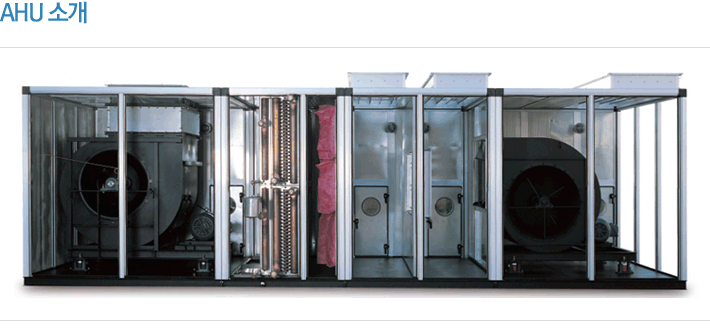

  • 컴팩트한 설치공간 구조 설계
    • 소요 설치공간및 바닥면적의 절감을 위한 컴팩트한 설계
  • AL PROFILE FRAME 채용
    • 알루미늄 몰드 프레임을 사용하여 미려하고 고강도의 반영구적인 제품구조
    • 내부 절곡 케이싱으로 내부.외부에서 조립.체결하는 Style로 내구성이 우수하며 한층 미려한 외관
  • 세균번식 억제 기능
    • 동코팅핀을 적용한 냉난방코일로 열교환기내의 각종 세균번식을 억제
    • 케이싱 내면에는 난연성 항균폼의 단열재를 부착하여 결로 방지 및 박테리아와 세균의 번식을 억제하여 흡음증대는 물론
      건강 공기조화 실현
  • 우수한 정전분체도장
    • 냉간압연강판 또는 아연도금강판을 사용하여 냉간압연 강판의 경우에는 표면 탈지 및 인산피막 처리후 방청도장하고,
      방식효과와 접착성이 우수한 정전분체도장으로 마감
표준사양표 (수평형, 일체형, 수직형, 복합형)

모델 항목

AH-0080 AH-0100 AH-0120 AH-0140 AH-0170 AH-0200 AH-0240 AH-0290 AH-0320 AH-0350 AH-0380
표준풍량 m3/min 80 100 120 140 170 200 240 290 320 350 380
m3/h 4,800 6,000 7,200 8,400 10,200 12,000 14,400 17,400 19,200 21,000 22,800
풍량범위 m3/min 65 85 100 120 145 170 200 245 270 300 320
95 120 140 160 200 240 285 340 380 420 450
m3/h 3,900 5,100 6,000 7,200 8,700 10,200 12,000 14,700 16,200 18,000 19,200
5,700 7,200 8,400 9,600 12,000 14,400 17,100 20,400 22,800 25,200 27,000
급기송풍기 정 압 mmAq 60 70 80 90 90 90 100 100 100 100 100
에어포일형 #DS×대수 2 1/2×1 3×1 3 1/2×1 3 1/2×1 4×1 4×1 4×1 4 1/2×1 4 1/2×1 4 1/2×1 4 1/2×1
전 동 기 kw 1.5 2.2 2.2 3.7 3.7 5.5 7.5 7.5 11 11 11
코일 냉방능력 (6열) Kcal/h 33,000 40,000 50,000 58,000 71,000 85,000 102,000 126,000 140,000 150,000 165,000
난방능력 (온수/4열) Kcal/h 39,000 48,000 59,000 70,000 84,000 100,000 120,000 150,000 165,000 176,000 195,000
난방능력 (증기/2열) Kcal/h 45,000 54,000 68,000 78,000 95,000 115,000 140,000 163,000 190,000 205,000 220,000
크 기 길이×단수×Set 670×20 ×1 730×22 ×1 800×24 ×1 860×26 ×1 970×28 ×1 1140×28 ×1 1360×28 ×1 1360×34 ×1 1500×34 ×1 1550×36 ×1 1660×36 ×1
전면면적 m2

0.51

0.61

0.73

0.85

1.03

1.21

1.45

1.76

1.94

2.12

2.30

접속배관경 냉온수관 A 50×1 50×1 50×1 50×1 65×1 65×1 65×1 80×1 80×1 80×1 80×1
증기
입구관 		A 40×1 50×1 50×1 50×1 50×1 50×1 65×1 65×1 65×1 65×1 65×1
증기
출구관 		A 25×1 25×1 32×1 32×1 32×1 32×1 32×1 40×1 40×1 40×1 40×1
순환송풍기 풍 량 m3/min 70 90 110 130 155 185 220 260 290 320 350
m3/h 4,200 5,400 6,600 7,800 9,300 11,100 13,200 15,600 17,400 19,200 21,000
정 압 mmAq 25 30 30 35 35 35 35 40 40 40 40
다익형 #DS×대수 2 1/2×1 2 1/2×1 2 1/2×1 2 1/2×1 3×1 3×1 3 1/2×1 4×1 4×1 4×1 4 1/2×1
전동기 kw 1.5 1.5 2.2 3.7 3.7 5.5 5.5 5.5 5.5 7.5 7.5
모델 항목

AH-0420 AH-0460 AH-0500 AH-0550 AH-0600 AH-0660 AH-0720 AH-0800 AH-0900 AH-1050 AH-1250
표준풍량 m3/min 420 460 500 550 600 660 720 800 900 1,050 1,250
m3/h 25,200 27,600 30,000 33,000 36,000 39,600 43,200 48,000 54,000 63,000 75,000
풍량범위 m3/min 350 390 420 460 500 550 600 670 750 900 1,050
500 550 600 660 720 790 860 960 1,080 1,250 1,500
m3/h 21,000 23,400 25,200 27,600 150 33,000 36,000 40,200 45,000 54,000 63,000
30,000 33,000 36,000 39,600 43,200 47,400 51,600 57,600 64,800 75,000 90,000
급기송풍기 정 압 mmAq 100 100 100 100 100 100 100 100 110 110 110
에어포일형 #DS×대수 5×1 5×1 5×1 5×1 5×1 5 1/2×1 5 1/2×1 5 1/2×1 6×1 6×1 7×1
전 동 기 kw 11 15 15 19 19 19 22 22 30 37 37
코일 냉방능력 (6열) Kcal/h 180,000 200,000 220,000 235,000 255,000 280,000 310,000 340,000 380,000 430,000 510,000
난방능력 (온수/4열) Kcal/h 210,000 235,000 255,000 277,000 300,000 330,000 365,000 400,000 450,000 510,000 600,000
난방능력 (증기/2열) Kcal/h 245,000 270,000 295,000 320,000 350,000 380,000 420,000 460,000 510,000 580,000 680,000
크 기 길이×단수×Set 1830×36 ×1 1990×36 ×1 2170×36 ×1 2380×36 ×1 2350×20 ×2 2570×20 ×2 2780×20 ×2 3070×20 ×2 3080×22 ×2 3240×24 ×2 3500×26 ×2
전면면적 m2 2.50 2.74 2.98 3.27 3.57 3.93 4.28 4.68 5.17 5.93 6.94
접속배관경 냉온수관 A 80×1 80×1 100×1 100×1 65×2 80×2 80×2 80×2 80×2 100×2 100×2
증기 입구관 A 80×1 80×1 80×1 80×1 65×2 65×2 65×2 80×2 80×2 80×2 80×2
증기 출구관 A 40×1 40×1 50×1 50×1 32×2 40×2 40×2 40×2 40×2 50×2 50×2
순환송풍기 풍 량 m3/min 390 420 460 500 540 610 650 730 820 950 1,120
m3/h 23,400 25,200 27,600 30,000 32,400 36,600 39,000 43,800 49,200 57,000 67,200
정 압 mmAq 40 40 40 40 40 40 45 45 45 50 50
다익형 #DS×대수 4 1/2×1 4 1/2×1 5×1 5×1 5 1/2×1 5 1/2×1 6×1 6×1 6 1/2×1 7×1 8×1
전동기 kw 11 11 11 11 11 15 15 15 19 22 22

  • 운전조건
    • 냉각코일 입구공기 온도 : 27.8℃ DB, 20.8℃ WB
    • 냉수입구 수온 : 7℃,냉수입출구 온도차 : 5℃
    • 온수코일 입구공기 온도 : 18℃ DB
    • 온수 입구온도 : 60℃, 온수 입출구 온도차 : 5℃
    • 증기코일 입구공기 온도 : 12℃ DB, 증기압력 : 2kg/cm2G
    • 사양 및 규격은 제품의 성능개선으로 사전 예고없이 변경될 수 있습니다

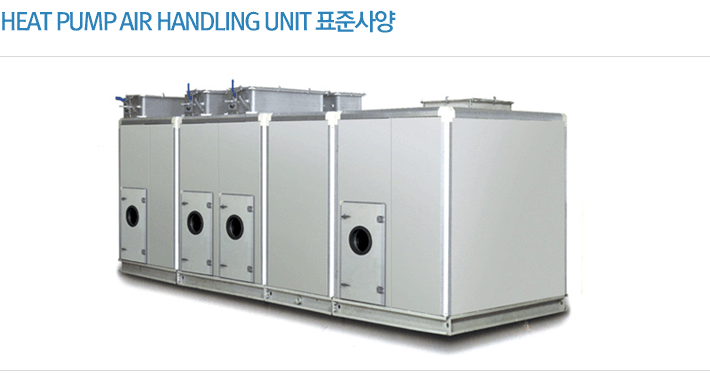

구분 JEHP 610 JEHP 620 JEHP 630 JEHP 640 JEHP 650 JEHP 660 JEHP 670 JEHP 680 JEHP 690 JEHP 610
송 풍 기 급 기 Air foil DS # AYZ 280 AYZ 355 AYZ 450 AYZ 500 AYZ 560 AYZ 560 AYZ 630 AYZ 710 AYZ 710 AYZ 800
표준풍량 CMM 60 120 180 240 300 360 420 480 540 600
정압 mmAq 75 80 80 90 90 90 100 100 100 100
전동기 Kw 1.5 3.7 5.5 7.5 7.5 11 15 15 15 18.5
환 기 Air foil DS # TYZ 280 TYZ 315 TYZ 400 TYZ 450 TYZ 500 TYZ 560 TYZ 560 TYZ 630 TYZ 630 TYZ 710
표준풍량 CMM 50 100 145 195 240 290 340 385 435 480
정압 mmAq 30 35 40 40 40 40 40 45 45 45
전동기 Kw 0.75 1.5 2.2 3.7 3.7 3.7 5.5 5.5 7.5 7.5
코 일 냉 방 정격¹ Kw 29 58 87 116 145 174 203 232 261 290
Kcal/h 24,940 49,880 74,820 99,760 124,700 149,640 174,580 199,520 224,460 249,400
난 방 정격¹ Kw 33 65 98 130 163 196 228 261 293 326
Kcal/h 28,040 56,080 84,120 112,160 140,200 168,240 196,280 224,320 252,360 280,400
영하 10℃² Kw 28 56 84 112 140 168 196 224 252 280
Kcal/h 24,080 48,160 72,240 96,320 120,400 144,480 168,560 192,640 216,720 240,800
전면면적 m² 0.48 0.99 1.44 1.92 2.4 2.93 3.44 3.87 4.32 4.94
　 코일열수 ROW 6 6 6 6 6 6 6 6 6 6
실외기 용량 10 20 30 40 50 60 70 80 90 100
실외기 조합 100H1 x 1 100H1 x 2 100H1 x 3 200H1S x 2 240H1S x 2 300H1S x 2 340H1S x 2 400H1S x 2 300H1S x 3 340H1S x 3
AHU KIT 수량 1 2 3 4 6 6 8 8 9 12
냉매 종류 R-410A
필터 Pre AFI 80%³
Medium NBS 80%⁴
가습기 종류(Option) Steam Injection Type, 기화식외
접속관 R-410A 가스관 Φmm 22.23 22.23 22.23 28.58 28.58 31.75 31.75 38.1 31.75 31.75
액관 Φmm 9.52 9.52 9.52 15.88 15.88 19.05 19.05 19.05 19.05 19.05
중량 수평형
(리턴분리) 		제품 Kg 630 880 1,110 1,330 1,560 1,730 1,970 2,290 2,440 2,760
수평형
(리턴내장) 		제품 Kg 960 1,340 1,680 2,040 2,320 2,660 2,980 3,410 3,620 4,230
