주요실적 기술자료실

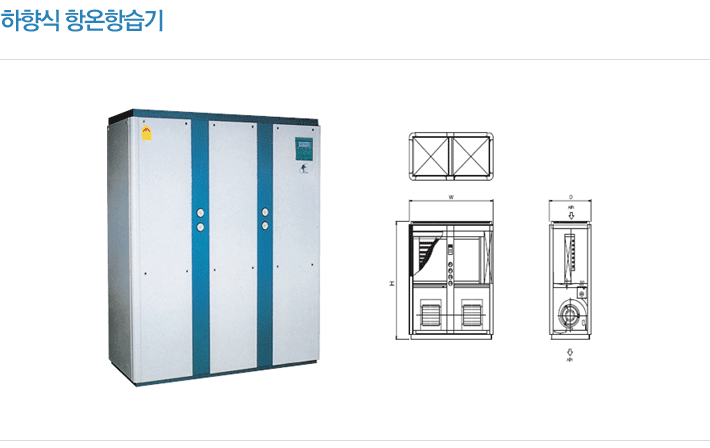

구분 3 RT 5 RT 6 RT 7.5 RT 10 RT 15 RT 20 RT
냉방능력 Kcal/h 8,400 14,000 16,800 21,000 28,000 42,000 56,000
난방능력 Kcal/h 6,880 8,600 10,320 12,040 13,760 17,200 20,640
가습능력 kg/h 2.4 3.6 4.8 6 7.2 9.5 12
기기 사이즈 높이 mm 1,950 1,950 1,950 1,950 1,950 2,150 2,150
폭 mm 730 880 1,180 1,180 1,480 1,800 1,800
깊이 mm 650 650 700 700 650 780 780
전원 AC3ø220,380,440V50/60Hz
증발기 Multi-PassCrossFinnedTubeType
송풍기 형식 Sirocco SF105DD-P SF107DD-P SF107DD-P SF200DD-P SF107DD-P SF200DD-P SF200DD-P
동력 KW 0.3*8P 0.5*8P 0.75*8P 0.75*8P 0.5*8P*2 0.7*8P*2 1.5*6P*2
풍량 CMM 33 55 66 82 110 165 220
정압 mmAq 15-20
에어필터 형식 KPS-4000N
전열기 형식 ElectricAeroFinType
KW 8 10 12 14 16 20 24
Step 2 4 4 4 4 4 4
가습기 형식 ElectricAeroFinType
KW 2 3 4 5 6 8 10
Step 1 2 2 2 2 2 2
냉매 R-22
제어 ThermalExpansionValve(감온식자동팽창밸브)
배관 사이즈 흡입 mm ø15.88 ø22.22 ø15.88*2 ø28.58 ø22.22* 2 ø28.58* 2 ø28.58* 2
액 mm ø9.52 ø 12.7 ø9.52*2 ø15.88 ø12.7*2 ø15.88*2 ø15.88*2
가습기 mm ø6.35 ø6.35 ø6.35 ø6.35 ø6.35 ø6.35 ø6.35
드레인 PT 1" 1" 1" 1" 1" 1" 1"

※ 실내조건 : 22±2℃ DB, 50±5% RH, 외기조건 : 35℃/ 30 RT 이상도 주문에 의해 제작이 가능 합니다.

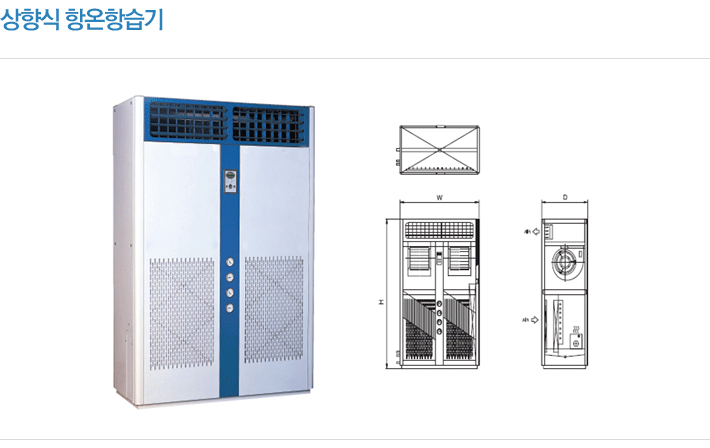

구분 3 RT 5 RT 6 RT 7.5 RT 10 RT 15 RT 20 RT
냉방능력 Kcal/h 8,400 14,000 16,800 21,000 28,000 42,000 56,000
난방능력 Kcal/h 6,880 8,600 10,320 12,040 13,760 17,200 20,640
가습능력 kg/h 2.4 3.6 4.8 6 7.2 9.5 12
기기 사이즈 높이 mm 1,950 1,950 1,950 1,950 1,950 2,150 2,150
폭 mm 730 880 1,180 1,180 1,480 1,800 1,800
깊이 mm 650 650 700 700 650 780 780
전원 AC3ø220,380,440V50/60Hz
증발기 Multi-PassCrossFinnedTubeType
송풍기 형식 Sirocco SF105DD-P SF107DD-P SF107DD-P SF200DD-P SF107DD-P SF200DD-P SF200DD-P
동력 KW 0.3*8P 0.5*8P 0.75*8P 0.75*8P 0.5*8P*2 0.7*8P*2 1.5*6P*2
풍량 CMM 33 55 66 82 110 165 220
정압 mmAq 15-20
에어필터 형식 KPS-4000N
전열기 형식 ElectricAeroFinType
KW 8 10 12 14 16 20 24
Step 2 4 4 4 4 4 4
가습기 형식 ElectricAeroFinType
KW 2 3 4 5 6 8 10
Step 1 2 2 2 2 2 2
냉매 R-22
제어 ThermalExpansionValve(감온식자동팽창밸브)
배관 사이즈 흡입 mm ø15.88 ø22.22 ø15.88*2 ø28.58 ø22.22* 2 ø28.58* 2 ø28.58* 2
액 mm ø9.52 ø 12.7 ø9.52*2 ø15.88 ø12.7*2 ø15.88*2 ø15.88*2
가습기 mm ø6.35 ø6.35 ø6.35 ø6.35 ø6.35 ø6.35 ø6.35
드레인 PT 1" 1" 1" 1" 1" 1" 1"

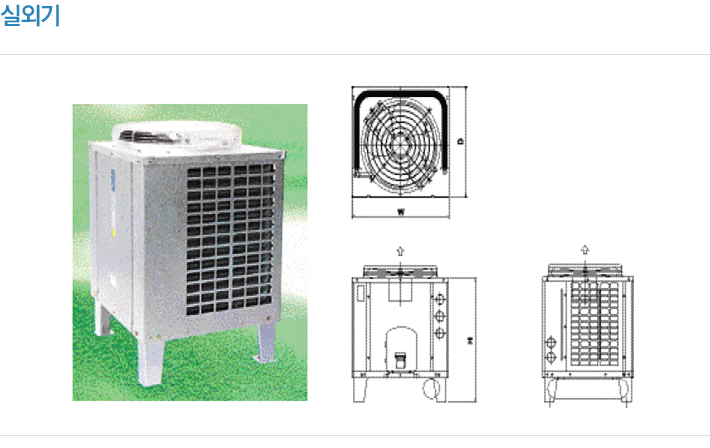

구분

 3 RT 5 RT 7.5 RT 10 RT 15 RT
압축기 용량 KW 2.2 3.75 5.5 7.5 11
크랭크케이스 W 40 40 40 40 40
송풍기 형식 　 직결식 프로펠러
풍량 CMM 80 150 190 225 310
동력 KW 0.1*8P 0.2*8P 0.4*8P 0.75*8P 0.4*6P*2EA
블레이드 mm ø500 ø600 ø700 ø750 ø600*2
응축기 형식 　 Multi-PassCrossFinnedTubeType
전면면적 ㎡ 0.71 1.12 1.53 1.92 2.06
사이즈 　 2R*26S*1,070L 2R*26S*1,070L 2R*30S*2,000L 2R*36S*2.100L 3R*30S*1,350*2EA
기기 사이즈 높이 mm 981 976 1,075 1,230 기계실유 2,420 기계실무 1,600
폭 mm 685 820 902 1,002 1,090 1,090
깊이 mm 635 770 905 905 925 925
배관 사이즈 입구 mm ø15.88 ø22.22 ø28.58 ø28.58 ø34.92
출구 mm ø9.52 ø12.7 ø15.88 ø15.88 ø22.22
